电扇吊架装配自动化线计划装备要求

电扇吊架装配自动化线计划装备凭证贵公司要求定制，，，，，，，，装备在人工上料后，，，，，，，，依次自动完成放胶垫、放垫圈、锁螺丝。。。。。。。。加工工序，，，，，，，，产品先两头点胶，，，，，，，，然后振动盘出垫块，，，，，，，，浅易机械手取料压紧垫块，，，，，，，，四垫片同时安排，，，，，，，，最后再锁上预锁螺丝。。。。。。。。该装备接纳自动事情方法，，，，，，，，操作简朴。。。。。。。。

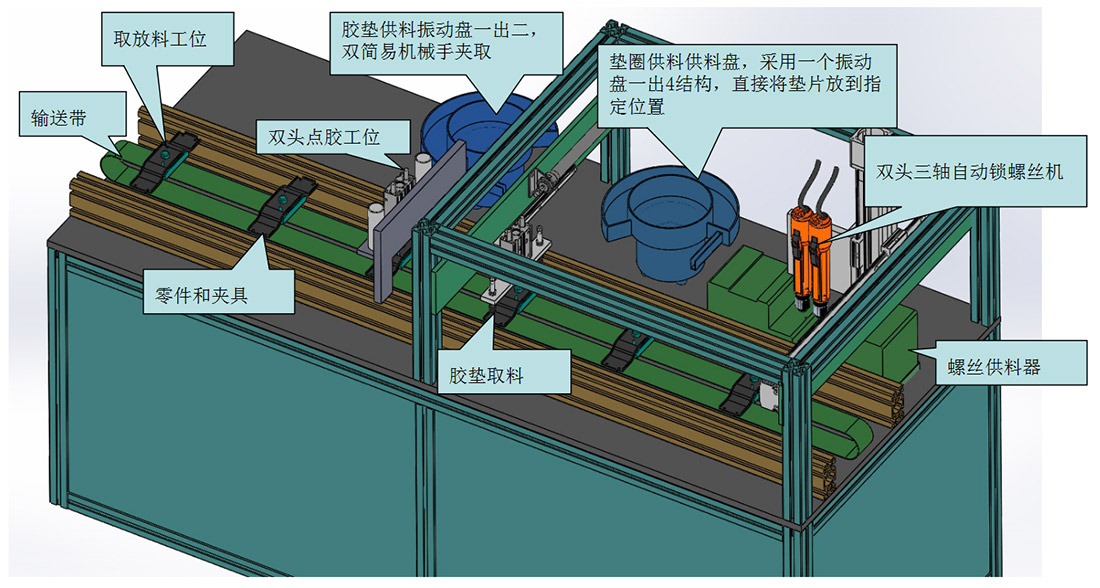

电扇吊架装配自动化线计划现实装备整装图

机台现实尺寸：长 1600mm 宽 700 mm 高1200mm事人情离地高度 700mm 用电量 4.5kw左右

电扇吊架装配自动化线计划事情流程

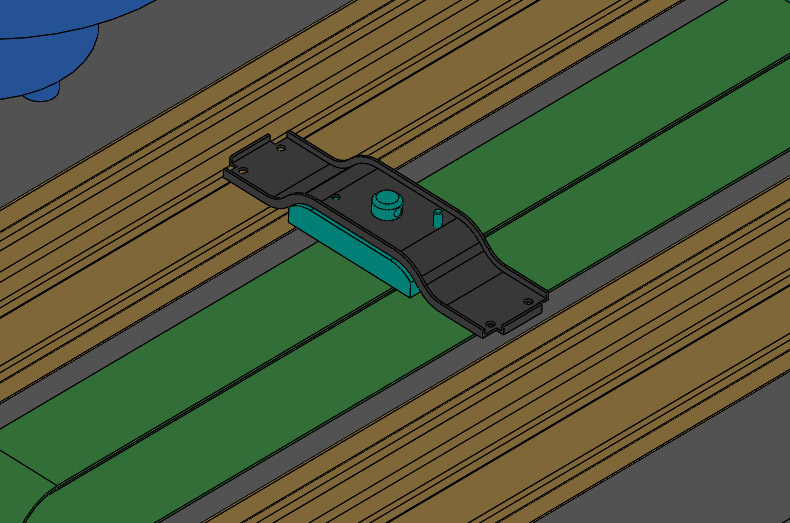

1、人工上料

整体流水线接纳链条发动，，，，，，，，夹具牢靠到传送带上，，，，，，，，传送带电机直接发动，，，，，，，，产品本体吊架接纳双孔定位，，，，，，，，人工取放，，，，，，，，夹具自念头械式夹紧，，，，，，，，人工先取组装好产品再放入未组装产品，，，，，，，，整个取放料时间约4S左右。。。。。。。。

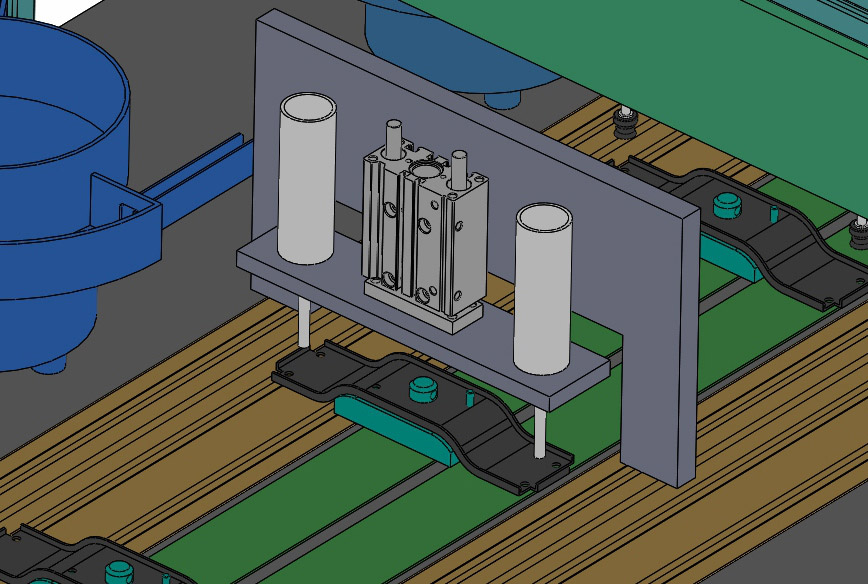

2、双头点胶机点胶

点胶工位，，，，，，，，接纳两轴双头自动点胶机，，，，，，，，点胶节奏约2S/件

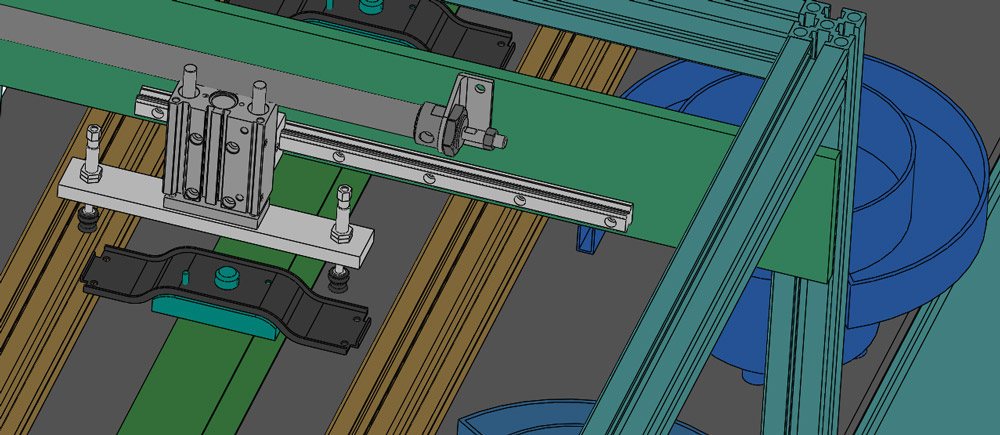

3、放胶垫

振动盘供料出来后分俩路，，，，，，，，由吸盘一次抓取2片，，，，，，，，完成安排。。。。。。。。

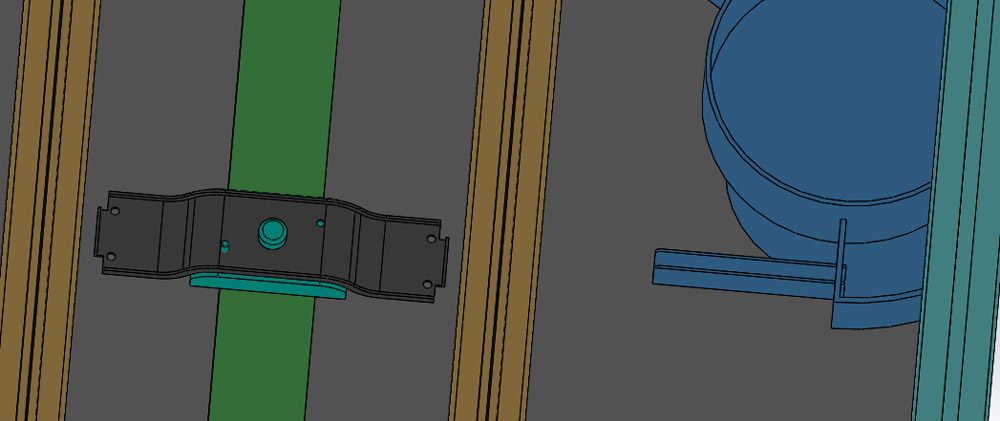

4、放垫圈

振动盘供料出来后分4路，，，，，，，，前面加锥形出口，，，，，，，，完成安排。。。。。。。。

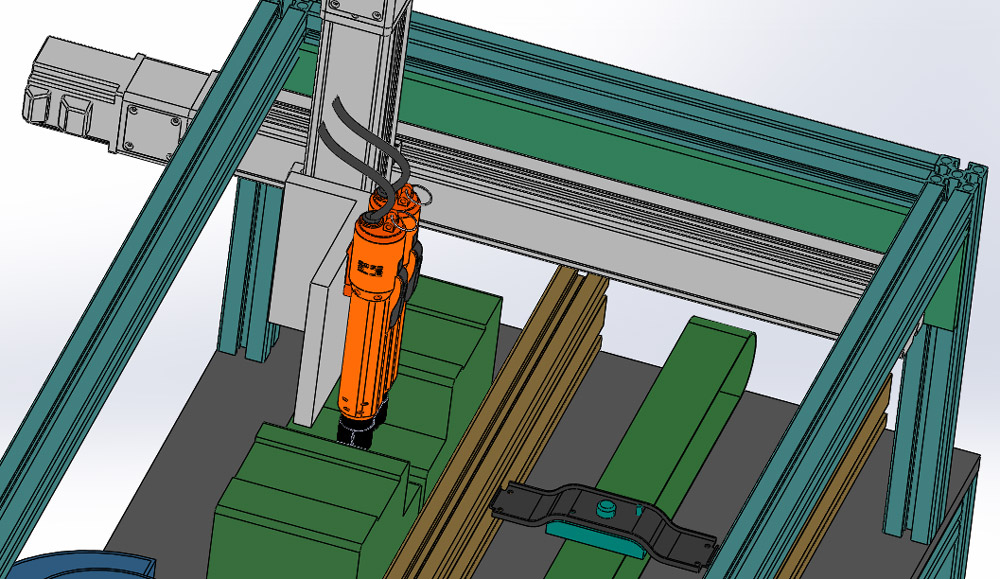

5、三轴双工位自动锁螺丝机双螺丝供料合，，，，，，，，双螺丝批，，，，，，，，完成锁螺丝。。。。。。。。

电扇吊架装配自动化线计划机台及基本设置
